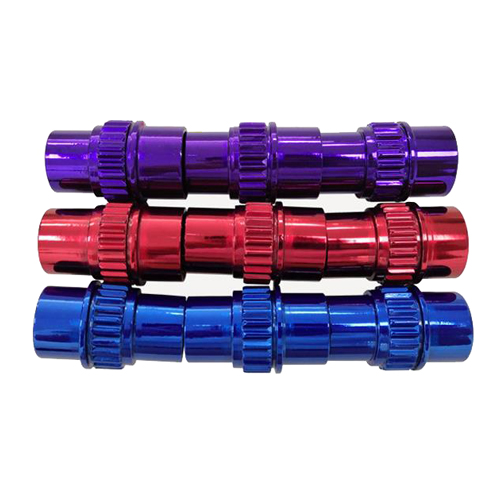

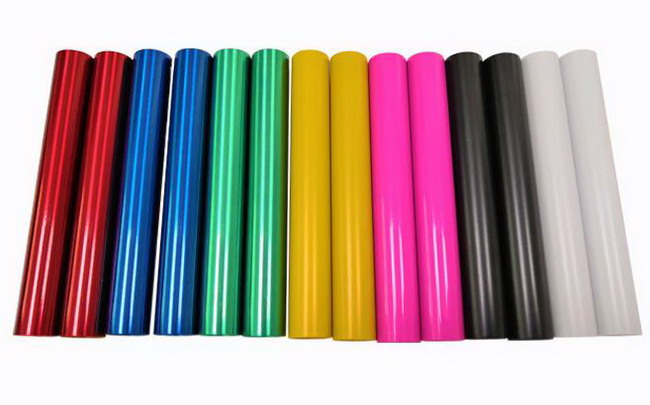

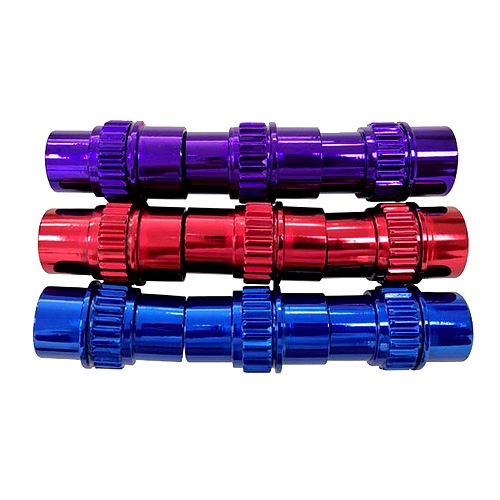

彩色電泳加工是電泳涂漆的一種新穎表面處理工藝，主要運用在特殊金屬制品上，它是采用電化學方法將有機樹脂的膠體粒子沉積在零件上，形成透明或有顏色的有機涂覆層。彩色電泳型材除了具有透明電泳的優(yōu)點外，還具有顏色多樣化，產(chǎn)品外觀沉穩(wěn)莊重，富麗而不失典雅，能有效減少污染，耐蝕性能更優(yōu)異，可遮蓋目視擠壓紋路和型材表面輕微缺陷等優(yōu)點。

彩色電泳加工工藝要求：

陽極氧化:氧化膜厚度的變化會引起電泳漆膜厚度的變化，從而引起最終顏色的差異

膜厚控制在10 ~ 12μm。

電解著色：電解著色的顏色均勻性對復合色起關(guān)鍵作用。該工序應減少色差。電泳:如藍色系電壓為130 ~250V;固體分含量9% ~14%;槽溫20 ~25C;時間2 ~5min;膜厚15 ~ 20μum;膜厚偏差士3μm。漆膜厚度也會影響最終復合色的深淺。

某種彩色丙烯酸陽極電泳工作液工藝參數(shù)實例：pH, 8. 3 +0.3;電導率，800 土100μs/cm ;溶液組成，11% ~12%，溫度，25 +2C;電流密度，20 ~25 A/m2 ;沉積電壓，200 ~ 240V;沉積時間，2 ~3min;膜厚，10 ~ 25 μum。

滴干：滴干的時間為15 ~ 20min。

烘烤：按色漆生產(chǎn)廠的要求烘烤。如藍色系烘烤溫度為160 ~1909，時間為30~40min。
